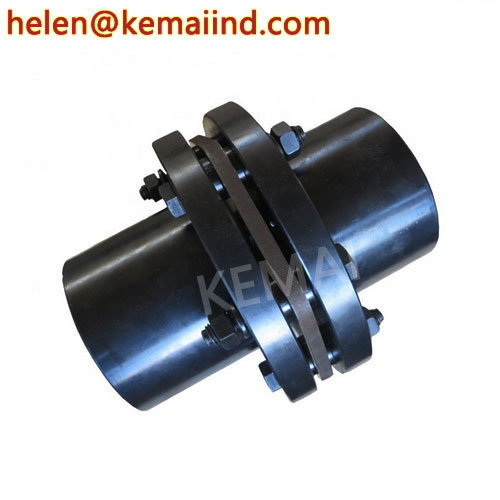

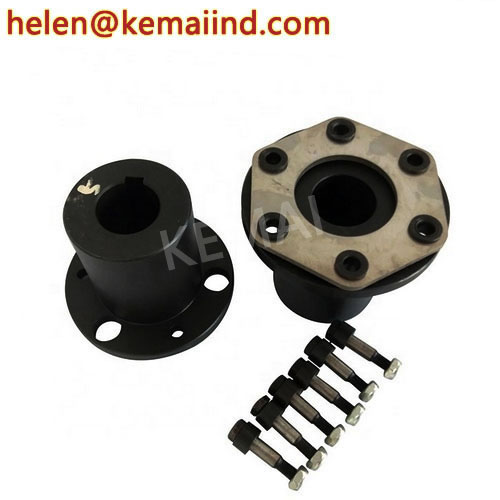

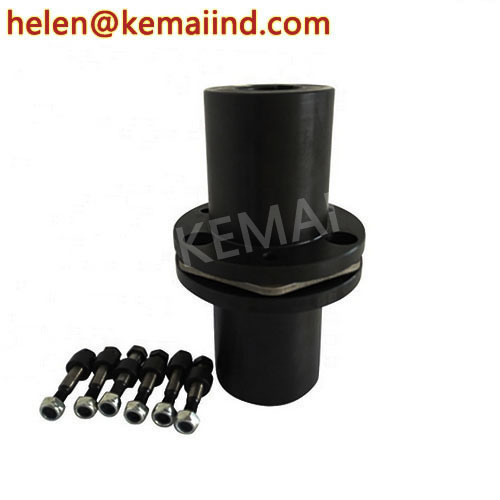

JMI Single Diaphragm Coupling - High Quality

JMI Single Diaphragm Coupling fall into JM Single Diaphragm Coupling and JMJ Diaphragm Coupling.

JMI Single Diaphragm Coupling Features:

Unitized disc pack.Infinite life when properly aligned.Torsionally rigid without any back lash.
No need for lubrication or maintenance.No wearing parts and high resistance to harsh environmental conditions.

Larger sizes are available upon request
Gear Coupling CL Features：
Power transmission:0.1 – 70 MW
Speeds:up to 80 000 rpm
Torque:up to 1 500 000 Nm
Design models:single diaphragm
double-diaphragm:Connection type
Inside hub:Outside hub
Flange:Diaphragm-sleeve connection
Bolted

Model	Rated Torque	Max Torque	Max Speed	Bore DIA (H7)	Bore Length				D	A	Weight
					Y	J、J1、Z		Recommend
	N·m	N·m	r/min	d，d2	L	L	L1	L			kg
JMI-1	25	80	6000	14	32	–	J1:27, Z1:20	35	90	8.8	1
				16、18、19	42		30
				20、22	52		38
JMI-2	63	180	5000	18、19	42	–	30	45	100	9.5	1.3
				20、22、24	52		38
				25	62		44
JMI-3	100	315	5000	20、22、24	52	–	38	50	120	11	2.3
				25、28	62		44
				30	82		60
JMI-4	160	500	4500	24	52	–	38	55	130	13	3.3
				25、28	62		44
				30、32、35	82		60
JMⅠ-5	250	710	4000	28	62	–	44	60	150	14	5.3
				30、32、35、38	82		60
				40	112		84
JMI-6	400	1120	3600	32、35、38	82	82	60	65	170	16	8.7
				40、42、45、48、50	112	–	84
JMI-7	630	1800	3000	40、42	112	112	84	70	210	19	14.3
				45、45、50、55、56		–
				60	142		107
JMI-8	1000	2500	2800	45、48	112	112	84	80	240	23	22
				50、55、56		–
				60、63、65、70	142		107
JMI-9	1600	4000	2500	55、56	112	112	84	85	260	24	29
				60、63、65、70、71、75	142	–	107
				80	172		132
JMI-10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	52
				80、85、90、95	172	–	132
JMI-11	4000	9000	1800	75	142	142	107	95	300	20	69
				80、85、90、95	172	–	132
				100、110	212		167
JMI-12	6300	12500	1600	90、95	172	–	132	120	340	23	94
				100、110、120 、125	212		167
JMI-13	10000	18000	1400	100、110、120 、125	212	–	167	135	380	28	128
				130、140	252		202
JMI-14	16000	28000	1200	120、125	212	–	167	150	420	31	184
				130、140、150	252		202
				160	302		242
JMI-15	25000	40000	1120	140、150	252	–	202	180	480	38	263
				160、170、180	302		242
JMI-16	40000	56000	1000	160、170、180	302	–	242	200	560	41	384
				190、200	352		282
JMI-17	63000	80000	900	190、200、220	352	–	282	220	630	47	561
				240	410		330
JMI-18	100000	125000	800	220	352	–	282	250	710	55	723
				240、250、260	410		330
JMI-19	160000	200000	700	250、260	410	–	330	280	800	48	1267
				280、300、320	470		380

JMI Single Diaphragm Coupling
